Genel Bakış Panjur ve Panjur Alüminyum Profillerin İşlevini Anlamak
Mimari panjurlar ve panjurlar, hava akışını kontrol etmek, doğrudan yağışları engellemek ve bir cephe panelinin veya tesis ekranının toplam ağırlığını desteklemek için ekstrüzyonlu alüminyum profillere dayanır. Düz kaplamanın aksine panjur sistemi, dar bir kesit içerisinde dönen veya sabit kanatları, gizli bağlantı elemanlarını ve drenaj kanallarını yönetmek zorundadır.
sıradan panjur alüminyum profil genellikle çoğu projenin başlangıç noktasıdır çünkü özel aparatlar olmadan kesilebilen, şevlendirilebilen ve monte edilebilen basit bir bıçak geometrisi sunar. Açık hava perdeleme, mekanik ekipman muhafazaları ve hava akışının gizli donanımdan daha önemli olduğu çitlerde iyi çalışır.
Profil Seçimi Neden Erken Önemlidir?
Tasarım aşamasında yanlış kanat adımının veya duvar kalınlığının seçilmesi, panjur çerçevelerinin köşe bağlantıları ve bağlantı elemanları ayarlandıktan sonra nadiren modüler olması nedeniyle genellikle daha sonra maliyetli yeniden çalışmayı zorunlu kılar.
Sıradan ve Dahili Panjur Profilleri: Temel Yapısal Farklılıklar
main distinction between the two profile families comes down to how the blade attaches to the frame. A dahili panjur alüminyum profil kilitleme oluğunu doğrudan ekstrüzyona entegre eder, bu da bıçağın görünür vidalar veya klipsler olmadan çerçeveye oturmasını sağlar.
| Özellik | Sıradan Panjur Profili | Dahili Panjur Profili |
|---|---|---|
| Montaj yöntemi | Vida veya perçinle sabitlenmiş | Geçmeli kilit oluğu |
| Tipik duvar kalınlığı | 1,2 ila 1,8 mm | 1,6 ila 2,4 mm |
| Görünür bağlantı elemanları | Evet | Hayır |
| En uygun uygulama | Eskrim, ekipman ekranları | Cephe panjurları, güneş kırıcı duvarlar |
| Montaj hızı | Orta | Takım ayarlandıktan sonra daha hızlı |
Çatıdaki mekanik depolar gibi sık bakım erişimi olan projeler, bağlantı elemanlarının çıkarılabilmesi ve bıçakların ayrı ayrı değiştirilebilmesi nedeniyle genellikle sıradan profili tercih eder. Temiz bir görüş hattına öncelik veren cepheler genellikle yerleşik modele yönelir.

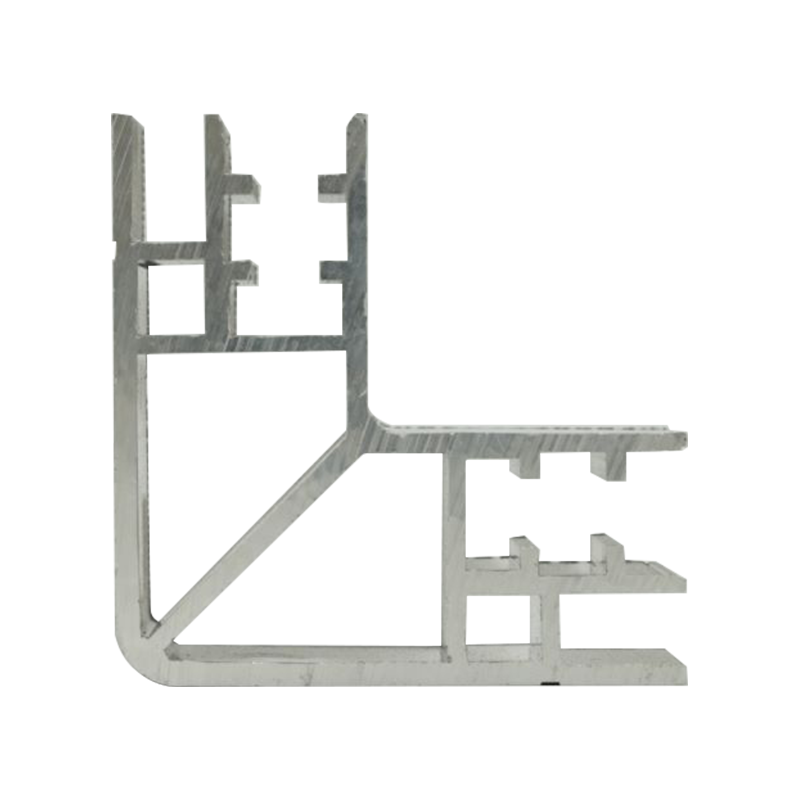

Destekleyici Köşe Profillerinin Yapısal Bütünlükteki Rolü
Destekleyici köşe profilleri Dikey ve yatay çerçeve elemanları arasındaki buluşma noktasını güçlendirin. Bu takviye olmadan, bir panjur çerçevesi tamamen gönyeli kesime ve yapıştırıcıya veya tekrarlanan termal genleşme altında gevşeyebilen kaynak kordonuna dayanır.
Uygun şekilde takılmış bir köşe braketi, stresi tek bir bağlantı noktasında yoğunlaştırmak yerine rüzgar yükünü her iki çerçeve elemanına dağıtır; bu, müfettişlerin yaşlanan panjur duvarları hakkında bildirdiği en yaygın arıza noktalarından biridir.
Panjur Sistemleri için Hava Akışı ve Havalandırma Tasarımında Dikkat Edilecek Hususlar
Bıçak geometrisi, bir yandan yağmurun yağmasını engellerken bir yandan da panjurdan ne kadar havanın geçeceğini doğrudan etkiler. Aşağıdaki faktörler genellikle tek başına değil, birlikte incelenir:
- Bıçak açısı Daha dik açılar su girişini azaltır ancak aynı zamanda açık alanı da azaltır.
- Boşluk aralığı Daha geniş boşluklar, görsel perdeleme pahasına hava akışı hacmini artırır.
- Bıçak örtüşmesi Üst üste binen kenarlar rüzgarın etkisiyle yağan yağmurun aşağıya doğru yönlendirilmesine yardımcı olur.
- Drenaj kanalı Dahili oluklar toplanan suyu belirlenen drenaj deliklerine taşır.
Tasarımcılar, çoğu doğal havalandırmalı mekanik muhafaza için yüzde 40 ila 55 arasında bir serbest alan oranını hedefler ve hava akışı ile yağmur direnci, iklim bölgesi için kabul edilebilir bir dengeye ulaşana kadar kanat eğimini ayarlar.
Malzeme Sınıfları ve Yüzey İşlemleri
Alaşım seçimi hem ekstrüzyon şeklinin gücünü hem de kıyı veya endüstriyel korozyona karşı direncini etkiler. Yüzey işlemi daha sonra görünümün uzun süreli korunmasını belirler.
| Seçenek | Tipik Kullanım | Hayırtable Property |
|---|---|---|
| 6063-T5 alaşımı | Standart panjur ve panjur çerçeveleri | İyi ekstrüde edilebilirlik, orta mukavemet |
| 6061-T6 alaşımı | Yük taşıyan köşe ve çerçeve elemanları | Daha yüksek çekme mukavemeti |
| Toz kaplama | Genel mimari gösterim | Geniş renk yelpazesi, UV ışınlarına dayanıklı |
| Eloksal | Kıyı veya yüksek nemli alanlar | Güçlü korozyon direnci |
| Ahşap tahıl transferi | Dekoratif cepheler | Metal dayanıklılığı ile ahşap görünümü |
Kurulum İş Akışı: Çerçeve Montajından Son Yalıtmaya Kadar
Hangi profil ailesinin kullanıldığına bakılmaksızın çoğu kurulum sırası benzer bir sırayı takip eder:
Zamandan tasarruf etmek için köşe dirseği adımını atlamak, sıkışık programlarda en sık kullanılan kısayollardan biridir ve aynı zamanda, hizmetin ilk birkaç yılı içinde çerçeveler gevşediğinde en sık bahsedilen adımdır.
Hizmet Ömrünü Uzatan Bakım Uygulamaları
Köşe bağlantılarının ve drenaj drenaj deliklerinin rutin muayenesi, kıyı ve endüstriyel ortamlarda gözlemlenen erken panjur arızalarının çoğunu önler.
- Yılda iki kez drenaj kanallarındaki kalıntıları temizleyin.
- Mevsimsel sıcaklık değişimlerinden sonra köşe braketi bağlantı elemanlarında gevşeme olup olmadığını kontrol edin.
- Toz kaplı veya anodize yüzeyleri erken çukurlaşma belirtileri açısından inceleyin.
- Aşınmış yaylı kilit bıçak tutucularını gerektiği gibi yeniden sıkın veya değiştirin.
Sıkça Sorulan Sorular
S1: Yerleşik panjurlu alüminyum profilin sıradan olana göre temel avantajı nedir?
Bağlantı elemanlarını entegre bir kilitleme oluğu aracılığıyla gizleyerek, bıçağı güvenli bir şekilde tutarken daha temiz bir cephe görünümü sağlar.
S2: Çerçeve halihazırda şevli ve kaynaklı ise destek köşe profilleri neden gereklidir?
Gönye eklemi tek başına stresi bir noktada yoğunlaştırır; bir köşe braketi rüzgar ve termal yükü her iki çerçeve elemanına yayar.
S3: Bıçak açısı havalandırma performansını nasıl etkiler?
Daha dik kanat açıları yağmurun nüfuzunu azaltır ancak aynı zamanda hava akışı için mevcut açık alanı da azaltır, böylece tasarım sırasında iki faktör dengelenir.
Soru 4: Yük taşıyan çerçeve elemanları için hangi alaşım daha iyidir?
6061-T6 genel olarak 6063-T5'e göre daha yüksek çekme mukavemeti sunar, bu da onu yapısal köşe ve çerçeve bölümleri için yaygın bir seçim haline getirir.
S5: Panjur drenaj kanalları ne sıklıkla kontrol edilmelidir?
Şiddetli fırtınalardan sonra veya enkaza maruz kalma oranının yüksek olduğu bölgelerde ek kontrollerin yapılması, yılda iki kez makul bir temel değerdir.
